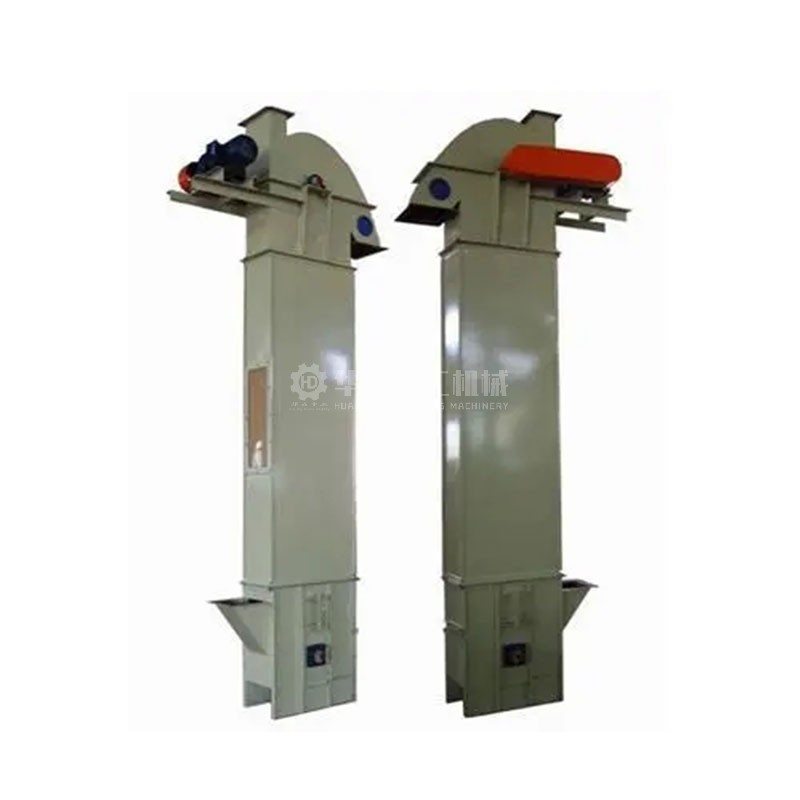

NE系列板链斗式提升机/TH系列环链式斗式提升机

产品介绍

概述

NE系列斗式提升机为板链式，重力式诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、小块状磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。

特点

1、采用的板链有较高的剪切强度，抗疲劳及耐磨性能，运转故障率低，使用寿命长。

2、采用较低的链速度(0.5m/s)。

3、采用大容量的料斗和较小的斗距，驱动功率低目输送量大，尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。

技术参数

NE系列板链斗式提升机

NE系列板链斗式提升机是HL型斗式提升机的更新换代产品，该型提升机与HL型相比，具有输送量大，提升高度高、运行平稳可靠、寿命长等优点。主要技术性能及参数符合有关国家标准和国际标准。

NE系列板链斗式握升机结构特点:

(1)料斗斗容与实际填充量相近，加之运行速度提高，比相同斗宽的HL型斗式提升机的输送量增大近一倍。

(2)上、下链轮采用组装式结构，可方使更换轮缘，隆低维修费用。

(3)下不采用重锤杠杆式张紧装置，可自动恒定地保持张紧力，避免链斗打滑或拖链，有利于正常运转。

(4)牵引件为高强度圆环链，经热处理后具有较高的抗拉强度和耐磨性，因而使用寿命长。

TH型环链业式提升机产品概述:

TH型环链斗式提升机采用锻造的环形链条作为牵引构件，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便;下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，型号有TH315、TH400、TH500、TH630、TH800 TH1000等。

该机适于垂直输送松散密度小于1.5t/m3，温度不超过250℃，易于掏取的粉状、粒状、小块状的低磨琢性物料，如煤、水泥、碎石、砂、化肥、粮食等，输送高度约在4.5-40m范围内，输送量为35-395m3/h。

TH型环链斗式提升机主要特点:

1.输送量大、提升高度高、结构简单、运行平稳可靠。

2.料斗形式多，应优先选用。

3.适应性强、安装维修方便、寿命长。

4.整机体积小、转速高、确保快速均匀输送。

5、横断面上的外形尺寸较小，可使输送系统布置紧凑。

TH型环链斗式提升机工作原理:

我公司生产的TH型环链斗式提升机由运动部分(料斗与牵引链条)、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条。

TH型环链斗式提升机制法和装法:

1、按料斗形状分为两种:S制法--带有深圆底形料斗;Q制法--带有浅圆底形料斗。

2、按上部区段卸料口的形式分为两种:X1制法--带有倾斜法兰的卸料口;X2制法--带有水平法兰的卸料口。

3、按下部区段进料口的形式分为两种:J1制法--进料口的斜面与水平面成45度角;J2制法--进料口的斜面与水平面成60度角。

4、按中间机壳侧面检视门的位置分为四种:K1制法--中间机壳侧面带有下端左检视门;K2制法 --中间机壳侧面带有下端右检视门;K3制法--中间机壳侧面带有上端左检视门;K4制法--中间机壳侧面带有上端右检视门。

5、按中间机壳端面检视门的位置分为两种:Z1制法--中间机壳端面带有下端检视门;Z2 制法--中间机壳端面带有上端检视门。

6、按传动装置对提升机的相对位置分为两种:左装--传动装置在左侧;右装--传动装置在右侧。

技术参数

斗式提升机种类分类:

斗式提升机作为一种常用的提升设备，在得到广涉应用的同时，根据不同行业的要求也有着非常清楚的分举。按照传动结构可以分为。

(1)TD系列斗式提升机:

TD系列斗式提升机是一种国家标准的斗式提升机，该系列斗式提升机和D系列斗式提升机都是采用的胶带传动来提升物料，两者没有本质的区别，D系列斗式提升机产品型号较老且型号规格少。TD系列斗式提升机是在D系列斗式提升机的基础上经过产品改良而来，其提格有TD100(不常用)、TD160、TD250TD315、TD400、TD500、TD630、TD800、TD1000等型号，其中TD160、TD250、TD315等型号为普遍采用型号

(2)TH系列斗式提升机:

TH系列斗式提升机是一种常用的提升设备，该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升粉体和小颗粒及小块状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高。其常用于较大比重物料的提升。

(3)NE系列斗式提升机:

NF系列法式提升机是一种新刑的斗式提升机，其实用链传动，区别千老型号TR系列析转科式提升机，其命外方式采用提升量合名而非斗宽。如NE150指的是提升量为150吨一小时而不是斗赛150。NE系列斗式提升机有着很高的提升效率，根据提升速度不同还分有NSE型号及高速板链斗式提升机。

(4)TB系列斗式提升机:

TB系列斗式提升机是一种较老型号的斗式提升机，其传动部分采用板链传动，现已经被NE系列斗式提升机产品替代。

(5)TG系列斗式提升机:

TG系列斗式提升机是一种加强型胶带斗式提升机，区别于TD系列斗式提升机，T0系列斗式提升机采用钢丝胶带作为传动带，具有更强的传动能力。该系列斗式提升机多被应用于粮食输送上，又被称呼为粮食专用斗式提升机。

(6)其它型号斗式提升机:

常见的斗式提升机型号还有HL系列斗式提升机、GTD系列斗式提升机、GTH系列斗式提升机等，其均为以上型号的不同叫法和演变形式。

注：设备在不断更新升级中，型号参数如有变动，以电话、网络联系为准。
